Überwachung von Oracle-Datenbanken mit Checkmk

Damit Checkmk Daten von Oracle abrufen kann, müssen Sie für jede zu überwachende Datenbank ein Benutzerkonto mit Leserechten anlegen. Nutzen Sie einen Real Application Cluster (RAC), reicht es, das Benutzerkonto nur einmal anzulegen. Allerdings müssen Sie später den Checkmk Agenten samt Agenten-Plugin auf jedem Knoten des Oracle-Clusters installieren und konfigurieren.

Die Vorgehensweise unterscheidet sich je nachdem, welche Oracle-Umgebung Sie nutzen. Details können Sie jedoch in der Oracle-Dokumentation nachlesen. Für meine Oracle-Instanz auf meinem lokalen Server melde ich mich zum Beispiel über die Kommandozeile mit SQL Plus an, natürlich können Sie auch ein anderes Tool nutzen.

In meinem Beispiel wechsele ich dafür auf den Oracle-Benutzer und logge mich als sysdba ein. Eine solch hohe Freigabe ist kein Muss, Sie brauchen aber einen Zugang mit ausreichenden Rechten, um ein neues Benutzerkonto zu erstellen.

su - oracle
sqlplus / as sysdba

Hier erstellen Sie jetzt das Benutzerkonto für Checkmk. In meinem Fall habe ich es “monitoring” genannt.

create user monitoring identified by myPassword

Nach der Erstellung des Benutzerkontos weisen Sie dem Nutzerkonto Zugangsrechte und Rechte zum Starten einer Session zu.

grant select_catalog_role to monitoring
grant create session to monitoring

Sie können die Verbindung jetzt prüfen mit connect:

connect monitoring/myPassword

In meinem Fall ist der Zugriff erfolgreich. “myPassword” ist nur ein Platzhalter. Sie sollten in jedem Fall ein starkes Passwort mit ausreichender Länge und einer Mischung aus Groß- und Kleinbuchstaben, Zahlen und Sonderzeichen nutzen.

Wechseln Sie jetzt zu Ihrer Checkmk Instanz, um das Oracle-Agentenplugin vorzubereiten, welches Sie später auf Ihrem Oracle-Server installieren. Dazu nutzen Sie die Agentenregel “Oracle databases”.

• Suchen Sie unter Setup nach “oracle database”. Klicken Sie auf “ORACLE databases (Linux, Solaris, AIX, Windows)”.
• Klicken Sie auf Add rule.

Sie sehen nun viele Einstellungsmöglichkeiten. Da Checkmk bereits gute Default-Vorgaben hat, müssen Sie nur wenige Optionen aktivieren.

• Rule Properties können Sie überspringen, Sie müssen hier keine Änderungen vornehmen. Diese Optionen dienen vor allem dem Hinzufügen von zusätzlichen Informationen für diese spezifische Regel.
• Die Konfiguration nehmen Sie unter ORACLE databases (Linux, Solaris, AIX, Windows) vor:
  • Bei Activation aktivieren Sie die Checkbox und belassen die Voreinstellung “Deploy ORACLE database plugin”.
  • Checkmk geht bei Linux-Systemen standardmäßig davon aus, dass Ihr Oracle-Server xinetd als Super-Server-Daemon nutzt. Die Option Host uses xinetd or systemd (Linux/AIX/Solaris only) müssen Sie anpassen, wenn Ihr Datenbank-Host-Server, wie in meinem Fall, auf systemd setzt. Interval können Sie bei einer Minute belassen.
  • Aktivieren Sie Login Defaults. Sie sehen dann eine Reihe von Login-Möglichkeiten.
    • Aktivieren Sie Authentication method, um sich über ein normales Benutzerkonto einzuloggen. Belassen Sie dazu die Voreinstellung “Login with the following credentials”.
    • Fügen Sie bei User das Benutzerkonto ein, in meinem Fall “monitoring”, gefolgt vom zugehörigen Kennwort bei Password.

In den meisten Fällen sind für den Zugang keine weiteren Konfigurationen nötig. In meinem Fall sieht die Regel wie folgt aus.

Unter Conditions brauchen Sie keine weiteren Einstellungen anpassen, da Agentenregeln die Konfiguration des Agenten-Paketes und nicht der Monitoring-Hosts betreffen.

• Speichern Sie die Regel mit Save.

Damit ist die Agentenregel bereits fertig konfiguriert. Checkmk kommt mit sinnvollen Standardeinstellungen. Im nächsten Schritt backen und installieren Sie den Agenten. Trotzdem möchte ich Ihnen im folgenden Teil die weiteren Funktionen der Oracle-Monitoring-Regel erläutern. Mit diesen können Sie bei Bedarf Ihr Oracle-Monitoring anpassen, in diesem Tutorial benötigen Sie diese Optionen jedoch nicht. Wenn Sie keine Anpassung wünschen, können Sie direkt zur Paketierung der Agenten fortschreiten.

Die ersten sieben Konfigurationspunkte unter ORACLE databases (Linux, Solaris, AIX, Windows) betreffen den Zugang von Checkmk zu Ihrer Datenbank.

Der wichtigste Punkt ist Login Defaults, da Sie hier entscheiden, wie Checkmk sich auf der zu überwachenden Oracle-Datenbank anmeldet. Unter Authentication method können Sie als Alternative zu einem Benutzerkonto eine Oracle Wallet zur Anmeldung nutzen. Weitere Details zum Arbeiten mit einer Oracle Wallet finden Sie in der Oracle-Dokumentation oder im Checkmk Handbuch.

Standardmäßig nutzt Checkmk ein normales Benutzerkonto, um die Daten von der Oracle-Datenbank abzurufen. Mit login as role können Sie dies anpassen und Checkmk stattdessen sysdba, sysdg oder sysoper als Rolle definieren.

Die Option Hostname or IPv4 address for listener definiert die Adresse der Oracle-Instanz. Standardmäßig lauscht der Agent am localhost, bei Bedarf können Sie dies hier anpassen. Haben Sie den Standard-Oracle-Port verändert, müssen Sie dies unter TCP-Port for Listener ebenfalls ändern.

Wenn Sie einen Transparent Network Substrate (TNS)-Alias für den Zugang für Oracle nutzen möchten, müssen diesen bei TNS Alias (Linux/AIX/Solaris only) in Checkmk hinterlegen.

Möchten Sie für eine bestimmte SID die Anmeldedaten anpassen, können Sie die Option Login for selected databases nutzen. Dann können Sie hier die einzelnen SIDs hinzufügen. Wenn Sie das Automatic Storage Management (ASM) von Oracle überwachen möchten, müssen Sie dazu ein eigenes Benutzerkonto für Checkmk erstellen. Dies sollten Sie dann bei Login for ASM Instances to monitor hinterlegen. Ansonsten kann Checkmk keine Monitoring-Daten vom ASM erfassen.

Möchten Sie bestimmte SIDs aus dem Monitoring ausschließen, finden Sie eine Reihe von Möglichkeiten dazu unter Instances to monitor. Zum Beispiel kann dies sinnvoll für Testsysteme von Entwickler:innen sein.

Haben Sie die Agentenregel konfiguriert, ist das Erstellen des Agentenpakets einfach. Wechseln Sie zur Agentenbäckerei und backen Sie den Agenten.

• Gehen Sie zu Setup -> Windows, Linux, Solaris, AIX.
• Der Knopf mit dem Flammensymbol und der Aufschrift “Bake agents” sollte orange gefärbt und damit bereit zum Backen sein. Klicken Sie darauf.

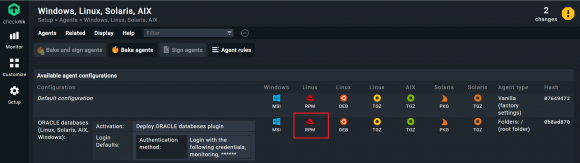

Warten Sie kurz, bis der gebackene Agent erscheint. Dann klicken Sie auf den Agenten, der zum Betriebssystem Ihres Datenbank-Servers passt. Bei mir wäre dies das RPM-Paket.

Nutzen Sie Oracle-Datenbanken auf mehreren Servern mit unterschiedlichen Zugangsdaten, müssen Sie die Oracle-Datenbank-Regel mehrfach konfigurieren und mehrere Agenten backen. Wechseln Sie auf Ihrem Oracle-Server von Server-Betriebssystem mit xinetd zu einem mit systemd, müssen Sie die entsprechende Option in der Regel anpassen und ebenfalls einen neuen Agenten backen.

Ansonsten reicht es, beim Einsatz von unterschiedlichen Betriebssystemen für mehrere Datenbanken einen Agenten zu erstellen – wenn Sie die gleichen Zugangsdaten und dieselben Überwachungsparameter für alle Oracle-Datenbanken nutzen.

Läuft der Agent samt Oracle-Plugin auf dem Oracle-Server, können Sie diesen in das Monitoring aufnehmen. Ich empfehle eine Ordnerstruktur in Checkmk zu nutzen, da dies die Verwaltung der Hosts im Monitoring vereinfacht. Daher sollten Sie zunächst einen Ordner für Ihre Oracle-Datenbanken erstellen.

• Gehen Sie auf Setup -> All hosts, klicken Sie auf Add folder und geben unter Title einen Namen Ihrer Wahl ein. Ich habe den Ordner “oracle” genannt.
• Klicken Sie auf Save.
• Dann öffnen Sie diesen Ordner, indem Sie auf ihn klicken.
• Klicken Sie auf Add Host, um einen Host in diesem Ordner zu erstellen.
• Unter Hostname geben Sie den Namen Ihres Oracle-Servers ein. In meinem Fall heißt mein Oracle-Server “oracle-sr1-01.lan.domain.net”.
• Falls Ihr Host-Name nicht nach DNS auflösbar ist, müssen Sie die Option IPv4 address aktivieren und die IP-Adresse des Servers eintragen. Bei mir ist das nicht der Fall.
• Klicken Sie auf Save & go to service configuration.

Ich empfehle den Einsatz von vollqualifizierten DNS-Namen (FQDN) als Host-Namen in Ihrer kompletten Infrastruktur. Diese Anleitung für ein durchgängiges Namenskonzept hilft Ihnen bei der Umsetzung.

• Warten Sie auf die automatische Service-Erkennung und übernehmen Sie sämtliche erkannten Monitoring-Services mit Accept all.
• Damit Sie Ihren Datenbank-Server als Host sehen können, aktivieren Sie die Änderungen in Checkmk. Klicken Sie auf das gelbe Symbol mit dem Ausrufezeichen oben in der rechten Ecke. Sie sollten dort die Zahl der “changes” sehen.
• Klicken Sie auf Activate on selected sites.
• Damit ist die erste Oracle-Datenbank im Monitoring. Sie finden den Host unter Monitor -> All Hosts.

In meinem Fall hat Checkmk zahlreiche Services erkannt. Dank der vorgegebenen Schwellwerte warnt Checkmk mich zudem, dass mein Arbeitsspeicher überbelegt werden könnte (136% committed) und diese Datenbank mit 44,76 Prozent einen hohen Anteil des geteilten Arbeitsspeichers nutzt. Dies ist aber in Ordnung, da ich für mein Testsystem nur einen recht kleinen Arbeitsspeicher benutze.

Sie haben jetzt die Oracle-Application-Performance und das Betriebssystem in der Überwachung. Nutzen Sie einen Hardware-Server mit einem Management-Board, sollten Sie diesen als separaten Host ebenfalls in das Monitoring aufnehmen. Sie könnten theoretisch auch die Hardware-Services zu dem bereits existierenden Host hinzufügen, dies wirkt sich aber langfristig negativ auf die Performance aus, daher rate ich davon ab.

Die Aufnahme ist einfach, da Checkmk die Services wieder automatisch erkennt. In meinem Fall nutze ich IPMI zur Übertragung der Monitoring-Daten.

• Gehen Sie auf Setup -> All hosts, und öffnen Sie wieder Ihren Oracle-Ordner.
• Klicken Sie auf Add host.
• Unter Hostname geben Sie einen Namen für Ihr Management-Board ein. In meinem Fall nenne ich es “oracle-iLO-sr1-01.lan.domain.net”.
• Klicken Sie auf “Save & go to folder”.

Wenn der Host-Name Ihres Server-Management-Boards nicht nach DNS auflösbar sein sollte, müssten Sie bei IPv4 address noch eine IP-Adresse hinterlegen.

• Unter Conditions aktivieren Sie die Option Explicit hosts und wenden diese Regel auf Ihren Management-Board-Host an. In meinem Fall “oracle-iLO-sr1-01.lan.domain.net”.

• Gehen Sie zu Setup -> Hosts. Sie sollten nun die Hosts Ihrer Datenbank und den Hardware-Server sehen.
• Klicken Sie bei Ihrem Management-Board-Host auf das gelbe Symbol zur automatischen Server-Erkennung, das dritte Symbol rechts.

• Wenn Sie wieder die "changes" mit Activate on selected sites annehmen, haben Sie das Management Board zum Monitoring hinzugefügt.

Hier ist zum Beispiel die Host-Ansicht meines Hosts für die Server-Hardware:

Gerade bei Oracle-Datenbanken in der Cloud kommt die Installation von Monitoring-Agenten nicht infrage. Checkmk kann sich aus der Entfernung in solche Datenbanken einloggen und so die Monitoring-Daten abrufen. Diese Informationen überträgt Checkmk dann über einen Piggyback-Host in das Monitoring.

Der Standort der entfernten Oracle-Instanz spielt keine Rolle, sie muss aber über IP für den Piggyback-Host erreichbar sein. Auf dem Piggyback-Host müssen Sie den Checkmk Agenten inklusive der Oracle-Konfigurationsdateien installieren können, zudem muss der Oracle-Client installiert sein.

Natürlich muss der Piggyback-Host wiederum für Ihre Checkmk Instanz erreichbar sein. In meinem Fall nutze ich meinen lokalen Oracle-Server “oracle-sr1-01.lan.domain.net” als Piggyback-Host, um meine entfernte Oracle-Datenbank “DemoDB” zu überwachen. Dies ist ein typisches Szenario in hybriden Datenbank-Umgebungen, zudem bringt ein Oracle-Server in der Regel alle Voraussetzungen für einen Piggyback-Host mit.

Sie können die Oracle-Konfigurationsdatei mit den Zugangsdaten für Ihre entfernte Oracle-Datenbank aber auf jedem beliebigen lokalen Server hinterlegen, solange er die Anforderungen für das Monitoring von entfernten Oracle-Datenbanken erfüllt.

Zuerst müssen Sie den Host für Ihre entfernte Datenbank im Monitoring erstellen. Ich mache das in diesem Tutorial manuell, da ich nur einen Host habe. Wenn Sie eine größere Menge an Remote-Datenbanken haben, empfehle ich aber mit der Dynamische Host-Konfiguration die Hosts auf Basis der Piggyback-Daten automatisch erstellen zu lassen.

• Gehen Sie auf Setup -> All hosts, und öffnen Sie wieder Ihren Oracle-Ordner.
• Klicken Sie auf Add host.
• Als Hostname müssen Sie die SID der entfernten Datenbank anwenden, bei mir ist das “DemoDB”. Mit einem falschen Namen kann Checkmk die Daten sonst nicht zuordnen.
• Unter Network address aktivieren Sie die Option IP address family und wählen “No IP”.
• Unter Monitoring agents klicken Sie auf “show more” und passen zwei Optionen an:
  • Aktivieren Sie die Option Checkmk agent / API integrations und wählen “No API integration, no agent”.
  • Unter Piggyback wählen Sie die Option "Always use and expect piggyback data".
  • Klicken Sie auf “Save & go to folder”.

Dann erstellen Sie ein neues Agentenpaket und nutzen dafür wieder die Oracle-Agentenregel:

• Suchen Sie unter Setup wieder nach “oracle database” und öffnen “ORACLE databases (Linux, Solaris, AIX, Windows)”
• Klicken Sie auf Add rule, um eine neue Regel zu erstellen. Bearbeiten Sie nicht die existierende Regel für Ihren lokalen Oracle-Server.
• Die Konfiguration unterscheidet sich im Vergleich zu zuvor:
  • Aktivieren Sie Activation und Login Defaults.
  • Bei Login Defaults geben Sie die Informationen Ihrer Remote-Datenbank ein:
    • In meinem Fall ist die Authentication method wieder ein normales Benutzerkonto. Belassen Sie die dazu die Voreinstellung “Login with the following credentials”.
    • Fügen Sie bei User das Benutzerkonto Ihrer entfernen Datenbank ein, in meinem Fall habe ich das Zugangskonto ebenfalls “monitoring” genannt, gefolgt vom zugehörigen Kennwort bei Password.

• Scrollen Sie runter und aktivieren Sie die Option Remote instances (Linux/AIX/Solaris only).
  • Klicken Sie auf “Add remote instance”.
  • Mit der Unique ID stellen Sie sicher, dass die Konfiguration der Verbindung zu dieser externen Datenbank eindeutig ist und es keine Doppelungen gibt. In meinem Fall wähle ich “Use the remote SID”.
  • Unter Monitoring host this database should be mapped to wählen Sie den Host, welchem Checkmk die Piggyback-Daten zuordnen soll. Das ist bei mir “DemoDB”.
  • Bei ORACLE SID of the remote database geben Sie die SID der zu überwachenden Datenbank ein. Bei mir heißt diese ebenfalls “DemoDB”.
  • Bei DNS Hostname or IP-address of database server müssen Sie die IP-Adresse oder den DNS-Namen des Datenbank-Servers eingeben, über den Ihre entfernte Oracle-Instanz erreichbar ist. In meinem Fall “10.200.6.6”.
  • Unter ORACLE release of the remote database wählen Sie Ihre Oracle-Version. Für Version 12.1 und neuer wählen Sie “12.1”. In meinem Fall mache ich genau das, da ich Version 19.0 nutze.
• Speichern Sie die Regel mit Save.

• Backen Sie den Agenten wie zuvor mit der Agentenbäckerei. Klicken Sie dazu unter Setup -> Agents -> Windows, Linux, Solaris, AIX wieder auf “Bake agents”.
• Laden Sie das Agentenpaket herunter und installieren Sie es auf dem Piggyback-Host, den Sie zuvor in der Oracle-Regel definiert haben. Bei mir ist dies der Oracle-Server “oracle-sr1-01.lan.domain.net”.
